Решение 3249. Пять одинаковых резисторов с сопротивлением 10 Ом соединены в электрическую цепь, через которую течёт ток I (см. рисунок). Идеальный вольтметр показывает напряжение 20 В. Определите силу тока I в неразветвленной

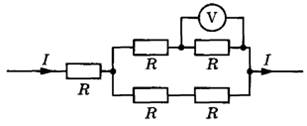

Задание 14. Пять одинаковых резисторов с сопротивлением 10 Ом соединены в электрическую цепь, через которую течёт ток I (см. рисунок). Идеальный вольтметр показывает напряжение 20 В. Определите силу тока I в неразветвленной части цепи.

Решение.

Вольтметр показывает падение напряжения на сопротивлении R, следовательно, по этой цепи течет ток (в соответствии с законом Ома):

Так как параллельные участки цепи имеют равное сопротивление, то ток в точке ветвления поровну распределяется по ним. Значит, в основной цепи течет ток, равный:

Ответ: 4
