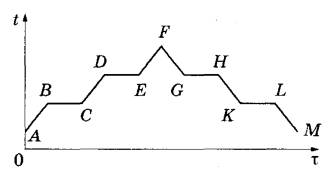

Задание 13. В цилиндре под поршнем находится твёрдое вещество. Цилиндр поместили в горячую печь, а затем выставили на холод. На рисунке схематично показан график изменения температуры t вещества с течением времени τ. Установите соответствие между участками графика и процессами, отображаемыми этими участками.
|
УЧАСТКИ ГРАФИКА A) GH Б) HK |
ПРОЦЕССЫ 1) кристаллизация 2) охлаждение жидкости 3) плавление 4) конденсация |
Решение.
Участки на графике имеют следующее значение:
- участок AB – твердое вещество поглощает температуру, нагреваясь;
- участок BC – твердое вещество плавится, превращаясь в жидкость;
- участок CD – жидкость нагревается;
- участок DE – жидкость переходит в пар (кипит);
- участок EF – нагревание пара;
- участок FG – охлаждение пара;
- участок GH – конденсация пара (переход в жидкое состояние);
- участок HK – охлаждение жидкости;
- участок KL – кристаллизация жидкости;
- участок LM – охлаждение твердого тела.
Ответ: 42
