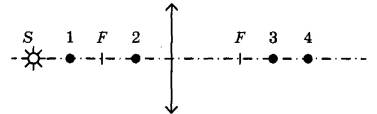

Решение 2650. Какая из точек 1-4 является изображением точки S (см. рисунок), создаваемым тонкой собирающей линзой с фокусным расстоянием F?

Задание 15. Какая из точек 1-4 является изображением точки S (см. рисунок), создаваемым тонкой собирающей линзой с фокусным расстоянием F?

Решение.

Нарисуем ход лучей в тонкой собирающей линзе:

Эти лучи строятся следующим образом. Сначала от источника света проводим произвольную прямую в плоскость линзы (синяя линия). Затем, проводим параллельную этой линии, проходящую через центр линзы (красная линия). Там где красная линия пересекает фокальную плоскость (зеленая линия) получается точка, через которую следует провести преломленный луч от источника света (вторая синяя линия). И из рисунка видим, что получаем изображение в точке 4.

Ответ: 4.
