Решение 2550. Электрическая схема включает два последовательно соединённых резистора R1 и R2. На каком рисунке верно изображено включение прибора для измерения напряжения на резисторе R2?

Задание 15. Электрическая схема включает два последовательно соединённых резистора R1 и R2. На каком рисунке верно изображено включение прибора для измерения напряжения на резисторе R2?

Решение.

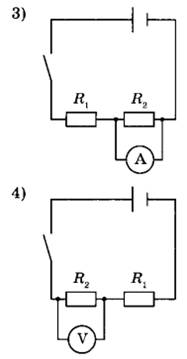

Вольтметр нужно подключать параллельно к участку цепи, где измеряется напряжение. Это связано с тем, что при параллельном соединении напряжения в параллельных участках цепи равны. Имеем схему под номером 4.

Ответ: 4
