Решение 2654. Выберите из предложенного перечня два верных утверждения, соответствующие содержанию текста. Запишите в ответ их номера. 1) Основным устройством в конструкции саморегулирующего проводника являются токопроводящие

Задание 19. Выберите из предложенного перечня два верных утверждения, соответствующие содержанию текста. Запишите в ответ их номера.

1) Основным устройством в конструкции саморегулирующего проводника являются токопроводящие жилы.

2) Принцип работы саморегулирующего проводника основан на химическом действии электрического тока.

3) В водопроводной трубе с помещённым в неё саморегулирующим греющим кабелем нагревание воды происходит преимущественно за счёт энергии, выделяющейся при прохождении электрического тока по медным проводникам.

4) При уменьшении температуры на одном из участков нагревательной матрицы саморегулирующего кабеля электрическое сопротивление участка уменьшается, а сила тока на нём увеличивается.

5) Для одной и той же местности глубина промерзания песчаных почв на 20 % и более превышает глубину промерзания глинистых и суглинистых почв.

Решение.

Такое свойство грунта, как его промерзание, — важный фактор, который следует учитывать при возведении нового жилого или промышленного объекта. Скорость и глубина промерзания грунта зависят от многих составляющих: от самого типа породы (см. таблицу); природной влажности; значений отрицательных температур; наличия снегового покрова и др. Знание этого показателя необходимо, если вы хотите возвести прочный и долговечный фундамент для дома, построить зимний водопровод.

Нормативная глубина промерзания почвы в некоторых городах России



Глубина промерзания грунта, м

Город

суглинки

песок мелкий,

песок крупный,



и глины

супесь

гравелистый

Архангельск

1,56

1,90

2,04

Вологда

1,43

1,74

1,86

Екатеринбург

1,57

1,91

2,04

Казань

1,43

1,75

1,87

Курск

1,06

1,29

1,38

Москва

1,10

1,34

1,44

Для функционирования водопровода в зимнее время трубы укладывают в грунт ниже уровня промерзания земли. Трубы, как правило, утепляют подстилкой из песка или полипропиленовыми чехлами. Однако всегда существует участок водопровода, подводящий воду непосредственно в дом и нуждающийся в дополнительной защите от промерзания. Одним из решений в этом случае является использование на этом участке водопровода специального кабеля, который помещается в трубу и подогревает на этом участке воду.

Саморегулирующий греющий кабель — разновидность нагревательных проводников, которые способны самостоятельно изменять выделение тепла в зависимости от температуры окружающей среды. Устройство саморегулирующего проводника представлено на рис. 1.

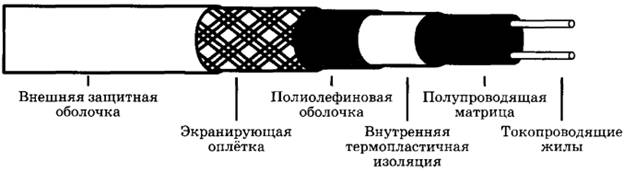

Рис. 1. Устройство саморегулирующего проводника

Основным устройством в конструкции является нагревательная проводящая матрица. Отдельные участки (нагревательные элементы) матрицы подсоединяются параллельно к токопроводящим медным проводникам, которые, в свою очередь, подключены к внешнему источнику тока. Принцип работы полимерной матрицы заключается в следующем: при уменьшении температуры на любом участке матрицы электрическое сопротивление уменьшается. Потребляемая мощность при этом увеличивается, и элемент нагревается до более высокой температуры. И, наоборот, при нагревании матрицы потребляемая мощность начинает снижаться. Таким образом достигается терморегуляция (рис. 2).

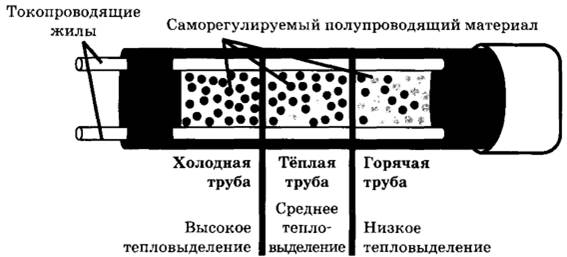

Рис. 2. Регулирование температуры

Слои изоляции, защитной экранирующей оплётки, внешней оболочки выполняют функции термозащиты, а также защиты от механических и электромагнитных внешних воздействий.

Ответ: 45
