Решение 3856. Ученик проводит опыты по измерению силы тока и напряжения на различны: резисторах (см. таблицу и электрическую схему). Источник тока даёт напряжение 4 В. В схемах ученик использует двухшкальные измерительные

Задание 21. Ученик проводит опыты по измерению силы тока и напряжения на различны: резисторах (см. таблицу и электрическую схему). Источник тока даёт напряжение 4 В.

№ проводника

Материал резистора

Сопротивление резистора R, Ом

1

никелин

30,0

2

фехраль

10,0

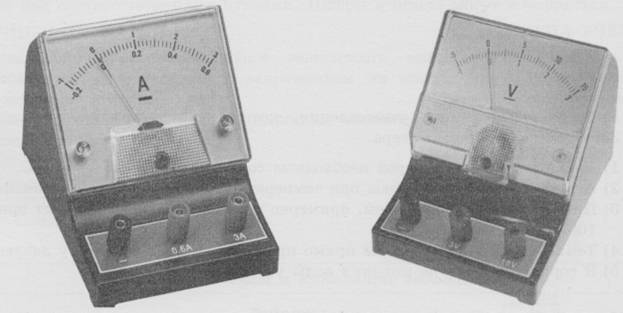

В схемах ученик использует двухшкальные измерительные приборы. Погрешность измерения считать равной цене деления шкал приборов.

Какие из шкал (нижние или верхние) следует использовать для более точных измерений? Ответ поясните.

Решение.

1. Для обоих резисторов необходимо использовать подключение верхней шкалы вольтметра и нижней шкалы амперметра.

2. Источник тока даёт напряжение 4 В, поэтому нижняя шкала вольтметра с пределом измерения 3 В не подходит. Сила тока на заданных резисторах не превышает 0,4 А, поэтому можно использовать подключение нижней шкалы амперметра с меньшей ценой деления (дающей меньшую погрешность измерения силы тока).
