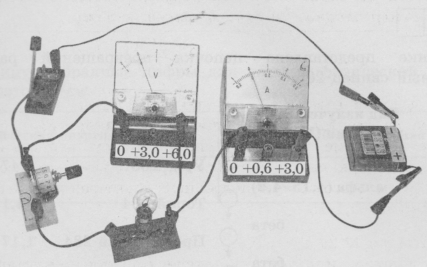

Задание 15. Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке.
Какой(-ие) из приборов (амперметр и (или) вольтметр) включен(-ы) в электрическую цепь правильно?
1) только амперметр
2) только вольтметр
3) и амперметр, и вольтметр включены правильно
4) и амперметр, и вольтметр включены неправильно
Решение.
Амперметр подключен последовательно к лампе, поэтому он измеряет ток на лампе. Плюсовая клемма амперметра соединена с плюсовой клеммой источника тока. Амперметр подключен верно.
Вольтметр подключен параллельно к лампе и реостату, поэтому он измеряет напряжение не на лампе, а на реостате и лампе. Вольтметр подключен неверно.
Ответ: 1.
