Вариант 29. Задание 20. ОГЭ 2017 Физика, Е.Е. Камзеева. 30 вариантов. Решение

Задание 20. В циклотроне

1) электрическое и магнитное поля служат для изменения направления движения заряженной частицы

2) электрическое поле служит для увеличения энергии заряженной частицы, а магнитное поле служит для изменения направления её движения

3) электрическое и магнитное поля увеличивают энергию заряженной частицы

4) электрическое поле служит для изменения направления движения заряженной частицы, а магнитное поле служит для увеличения её энергии

Решение.

На рисунке представлена схема работы циклотрона — циклического ускорителя протонов (или ионов). Частицы из ионного источника 1 непрерывно поступают в вакуумную камеру и ускоряются электрическим полем, создаваемым электродами 3. Магнитное поле, направленное перпендикулярно плоскости рисунка, заставляет заряженную частицу отклоняться от прямолинейного движения (двигаться по окружности).

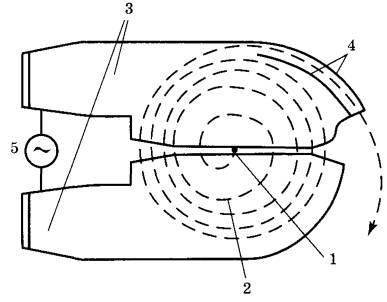

Рис. 1. Схема движения частиц в циклотроне (магнитное поле перпендикулярно плоскости чертежа): 1 — ионный источник; 2 — орбита ускоряемой частицы (спираль); 3 — ускоряющие электроды; 4 — выводное устройство (отклоняющие пластины);

5 — источник ускоряющего поля

Циклотрон — первый из циклических ускорителей. Впервые был разработан и построен в 1931 году. До сих пор циклотроны широко применяются для ускорения тяжёлых частиц до относительно небольших энергий.

Каждый раз, проходя зазор между электродами, заряженная частица получает новую порцию энергии и дополнительно ускоряется. Траекторией движения ускоряющейся частицы в постоянном магнитном поле получается раскручивающаяся спираль.

Ответ: 2.
