Источник задания: Решение 2658. ЕГЭ 2016. Физика. Лукашева Е. В. Типовые тестовые задания.

Задание 23. Космонавты исследовали зависимость силы тяжести от массы тела на открытой ими планете. Результаты измерений представлены в таблице.

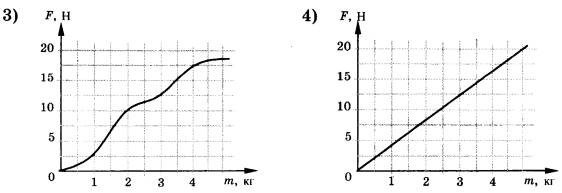

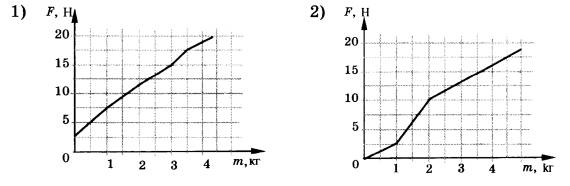

Погрешность измерения массы равна 0,1 кг, силы — 1,5 Н. Какой из графиков построен правильно, с учетом всех результатов измерений и их погрешностей?

Решение.

Анализируем графики. При массе в 1 кг значение силы может меняться в диапазоне от  до  Н. А при массе 4,5 кг – сила меняется в диапазоне от 17 до 20 Н. Кроме того, при нулевой массе сила  Н. Учитывая линейный закон зависимости силы от массы, должна получиться линейная зависимость, усредняя полученные значения и исходя из нулевого значения. Этому условию соответствует 4-й график.

Ответ: 4.
